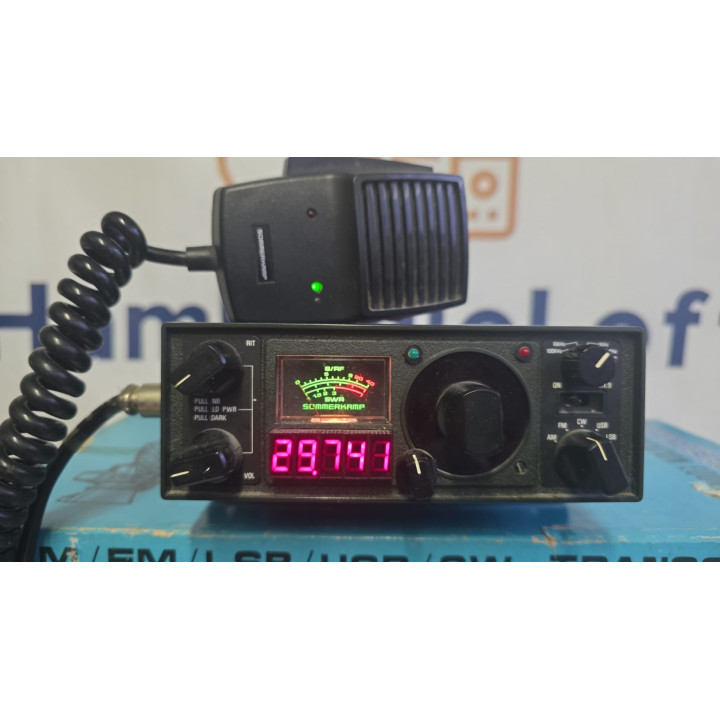

SOMMERKAMP TS-788DX – MAURER MODIFICATION

Il Sommerkamp TS-788DX è uno dei ricetrasmettitori più rappresentativi e ricercati dell'epoca d'oro della radio CB/Export europea.

Prodotto all'inizio degli anni ’80, rappresentava il modello di punta della gamma Sommerkamp: un apparato All Mode con AM, FM, USB, LSB e CW, sintonia continua, display digitale, scanner, RIT, Noise Blanker, Squelch e strumento multifunzione.

L'esemplare proposto è equipaggiato con il prestigioso aggiornamento sviluppato dall’Ing. Gerhard Maurer – EPR Funkservice, Austria, specialista conosciuto nell'ambiente dei collezionisti Sommerkamp per aver sviluppato un'importante revisione dell'elettronica del TS-788DX.

Non si tratta quindi della semplice espansione di frequenza normalmente eseguita su questi apparati, ma di una vera modernizzazione della sezione di controllo e generazione della frequenza, studiata per eliminare molti dei limiti della circuitazione originale mantenendo pressoché inalterata l'estetica e il fascino dell'apparato.

PRINCIPALI MODIFICHE MAURER

Il pacchetto di aggiornamento prevede:

• nuova gestione della generazione di frequenza, con stabilità nettamente superiore rispetto al circuito originale;

• notevole riduzione della deriva termica caratteristica del TS-788DX originale;

• eliminazione del tipico jitter/instabilità della frequenza in SSB;

• precisione della sintonia anche utilizzando gli step di 1 kHz e 100 Hz;

• possibilità di utilizzare step di 5 kHz in alternativa ai 10 kHz;

• ampliamento della copertura di frequenza verso il basso, arrivando a circa 25 MHz, interessando quindi le bande 10/11/12 metri;

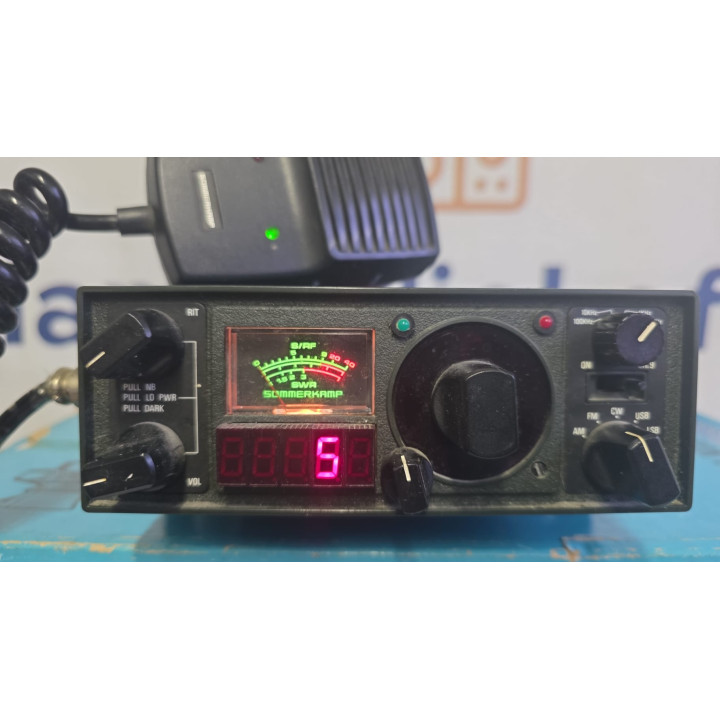

• possibilità di commutare il display dalla normale indicazione della frequenza alla modalità canali CB, con gestione dei sistemi 40 canali EU e 80 canali DE;

• possibilità di passare rapidamente dalla modalità frequenza alla modalità canale;

• implementazione dell'offset –100 kHz per i ponti radioamatoriali dei 10 metri, sopra 29,600 MHz in FM;

• nuova gestione della selezione della frequenza, più pratica nell'utilizzo manuale;

• scanner richiamabile tramite la posizione CW;

• miglioramento sostanziale dello Squelch;

• importante revisione della ricezione FM;

• modifica della modulazione FM, uno dei punti più deboli del progetto originale;

• modulazione FM più ampia, pulita e naturale;

• miglioramento del comportamento dell'apparato in SSB;

• Service Menu per la regolazione di diversi parametri senza intervenire direttamente sui circuiti interni;

• gestione dei comandi UP/DOWN compatibile anche con microfoni differenti dall'originale;

• nuova gestione delle indicazioni luminose con funzioni TX e BUSY.

UN CLASSICO DEGLI ANNI ’80 RESO REALMENTE UTILIZZABILE OGGI

Uno dei principali limiti del TS-788DX originale era proprio la particolare architettura della sintesi di frequenza.

Con l'aumento della temperatura interna l'apparato poteva infatti presentare una deriva di alcune centinaia di Hz, particolarmente evidente durante l'utilizzo in SSB.

La modifica Maurer interviene direttamente su questo punto con una nuova soluzione per la generazione della frequenza, trasformando radicalmente il comportamento dell'apparato.

Vengono inoltre corretti due degli aspetti storicamente più criticati del TS-788DX: ricezione e modulazione FM.

Il risultato è un apparato che conserva completamente il carattere e l'estetica del famoso Sommerkamp degli anni ’80, ma che offre una stabilità e una praticità d'impiego decisamente superiori all'esemplare originale.

CARATTERISTICHE DEL TS-788DX

Copertura originale: 26.000 – 29.999 MHz

Modi operativi:

AM – FM – USB – LSB – CW

Step di sintonia:

100 Hz – 1 kHz – 10 kHz – 100 kHz

Ricevitore PLL supereterodina con IF a 10,7 MHz.

Sensibilità dichiarata:

SSB: 0,25 µV
AM/FM: 0,75 µV

Impedenza antenna:

50 Ohm – SO239

Alimentazione:

11–16 Vcc

Il TS-788DX dispone inoltre di:

RIT – Noise Blanker – Squelch – Scanner – SWR Meter – controllo RF Power – microfono multifunzione con comandi remoti.

La potenza nominale dichiarata dalla documentazione originale raggiungeva 100 W PEP in SSB, 100 W in FM/CW e 25 W di portante in AM, valori che naturalmente su un esemplare storico dipendono dallo stato e dalla taratura dello stadio finale.

ESEMPLARE DA COLLEZIONE

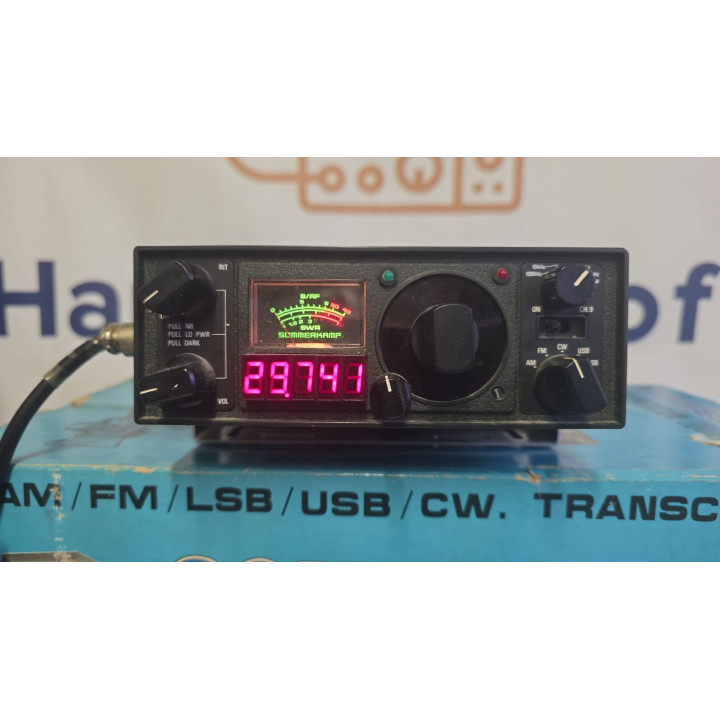

L'apparato viene fornito completo della sua scatola originale Sommerkamp, elemento oggi sempre più difficile da reperire e particolarmente apprezzato dai collezionisti.

La presenza dell'imballo originale aumenta ulteriormente l'interesse storico e collezionistico di questo esemplare, soprattutto considerando la particolare configurazione con Maurer Modification.

Il Sommerkamp TS-788DX è ormai considerato uno dei grandi classici della produzione Export europea degli anni ’80.

Gli esemplari originali in buone condizioni sono sempre più difficili da trovare; quelli equipaggiati con il completo aggiornamento Maurer e corredati della scatola originale costituiscono una combinazione decisamente meno comune.

Non un semplice TS-788DX modificato, quindi, ma una delle interpretazioni tecnicamente più evolute mai realizzate di questo storico ricetrasmettitore Sommerkamp.

Sommerkamp TS-788DX Maurer Modification: il fascino dell'Export anni ’80, una profonda evoluzione tecnica e, in questo caso, anche la sua scatola originale.
